二维码扫描引擎支持扫描手机屏幕二维码,微信支付码,支付宝二维码
  • 产品说明
  • 主要特征
  • 技术指标
  • 适用行业
  •     很多企业都会有这个困惑,是使用一款高性能的2020刀塔必威赛事 ,还是采用功能丰富但是扫描性能欠佳的二维码扫描引擎呢。此款二维码扫描模块就很好得解决了这个问题,将一维扫描模组的惊艳扫描能力和普通二维码扫描引擎的采集静止图像和视频的能力进行了完美的结合,二维码扫描引擎的解码芯片有功能强大的解码CPU,只需要几秒钟就可以快速扫描一维和二维条码。外形小巧扫描屏幕二维模块无须对准扫描条码,可全向扫描,实现手机屏幕条码读取,快速读取电脑手机屏幕的条码,扫描所有一维、二维条码,包括流行的微信支付码,支付宝二维码。非凡的扫描能力提高企业的生产力

    扫描支付宝支付码二维码扫描引擎二维码扫描引擎可扫描微信支付码


    二维码扫描引擎扫描范围


    扫描支付宝/微信支付码二维码扫描模块二维码扫描引擎扫描无须对焦

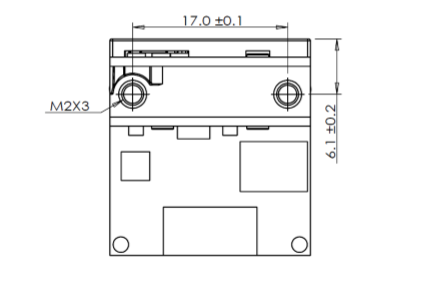

    扫描屏幕二维码扫描模组尺寸图

    扫描微信支付码二维码扫描模组正面图
    二维扫描引擎正面图

    扫描支付宝二维码扫描模块
    二维扫描引擎左视图
    扫描手机屏幕二维码扫描引擎
    二维扫描引擎俯视图


    二维码扫描模块接口尺寸

    该主机接口连接器是一个12针的Zif插座,可用于将主机设备(例如,软件开发板EVK)与扁平软电缆连接。下图显示了插座的位置和尺寸。(单位:mm)
    二维码扫描引擎接口尺寸图二维码扫描模块接口尺寸


    二维码扫描模块蜂鸣器Beeper




    这在主机接口连接器上提供一个引脚(BUZ,引脚9),该引脚向外部驱动电路提供一个脉宽调制输出,用于向用户生成声音反馈,以指示通电、良好解码或操作错误等状态。脉宽调制输出不够强,无法驱动蜂鸣器,因此需要蜂鸣器驱动电路。

    以下蜂鸣器驱动电路仅供参考

    2D扫描引擎电路图

    二维码扫描模块Decode LED



    这在主机接口连接器上提供了一个插脚(LED,插脚10),外部驱动电路可使用该插脚驱动LED以指示良好的解码状态。当一个好的解码发生时,来自LED管脚的信号从低电平转变为高电平和低电平交替,然后又回到低电平。该解码LED输出强度不足以驱动LED,因此需要一个LED驱动电路。

    以下解码LED驱动电路供参考。

    扫描屏幕二维码扫描模组电路图

        艾韦迅IVYSUN自主研发的二维条码扫描引擎有着优秀的扫描质量,超高的性价比,更接受广大客户的定制,二维码扫描模块可扫描手机屏幕条码,应用到最新的支付宝支付码、微信支付码扫描支付。独一无二的二维码扫描引擎产品技术服务团队,确保您采购使用无后顾之忧!购买二维码扫描引擎,请认准技术型服务商:艾韦迅IVYSUN (//www.atheerav.com)。

    二维码扫描引擎特性


    ■ 精确的红光瞄准器

    ■ 速度传感器、大视角影像感光器

    ■ 世界级的二维扫描平台

    ■ 无须准确瞄准扫描条码,可实现全向扫描

    ■ 高速,全方向的一维,二维码影像读取

    ■ 可扫描所有一维、二维条码,包括流行的微信支付码,支付宝二维码

    ■ 轻松集成-不同型号不同选择

    ■ 手机屏幕条码读取,快速读取电脑手机屏幕的条码

    ■ 超低功耗

    ■ 易于集成到各种设备,适应各种场合

    ■ 配置USB 接口 和 TTL RS232



    扫描屏幕二维码扫描引擎技术参数


    二维码扫描引擎技术参数1
    二维码扫描引擎技术参数2


    易于使用和整合到各种应用场合


        小巧的二维码扫描引擎模块可轻易集成应用到条码数据采集器、手持扫描器、移动智能设备、平板电脑、零售行业、物流运输和公共安全、自助服务亭、医疗和诊断仪器、彩票终端等等。两种型号可提供不同 的焦距,能够更好地满足独特的产品需求。

    支持扫描手机屏幕二维码二维码扫描引擎应用
