Motorola Symbol MC3190(WinCE6) 无线网络设置教程(有图有真相)

 WinCEsymbol MC3190无线网络设置那真叫一个烦,下面就让图片来展示一下具体的设置过程。

1.系统初次启动后,先“Enable Radio”,如下图所示,点击那个叉叉图标,在弹出的菜单里选“Enable Radio”

摩托3190网络设置

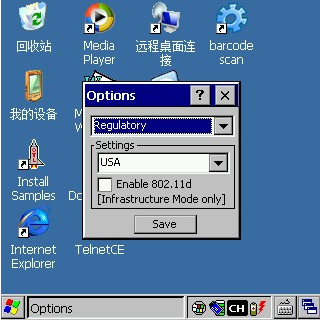

2.点击上图弹出菜单中的“Options”,在弹出的窗口中上部的下拉框中选择“Regulatory”,然后将下面“Settings”“Enable 802.11d”前面的勾去掉,注意,这个选项经我试验必须将勾去掉,因为国内的无线网一般是802.11g,按理说这个802.11d选中应该没事的,但选中它时,无线网就连不上!设置后应该是下图的样子:

摩托3190网络设置



3. 为了避免每次冷启动时都对这个选项进行设置,你可以选择将它保存下来。在上面这个Options设置窗口中上面的下拉框里选择“Export”,点击“Settings”中的“Export Options”,将reg文件保存到Application目录中(默认就是),如下图所示:

摩托3190网络设置

4.接下来点击无线设置弹出菜单中的“Find WLANS”菜单项,待搜索完后,选择可以访问的无线路由,在弹出菜单里选择“Create profile”,如下图所示:

摩托3190网络设置

5.“Next”,进入下一步:

摩托3190网络设置

6.继续点“Next”,出现“Security Mode”"Authentication Type"的设置,这里需要注意的是,这两个选项与具体的无线网络设置有关,最好进入无线路由器的管理界面里弄清楚无线设置,一般Security Mode“WPA2 - Personal”Authentication TypeNone

摩托3190网络设置



7.接下来的设置在选择不同的Security ModeAuthentication Type会有不同,下面还是WPA2 - Personal为例,如下图所示,“Encryption Type”需要根据无线路由器的设置来选择,我用的是AES;为了方便密码输入,所以选择“Pass-phrase",这样可以直接输入字母或数字,否则还要先转成十六进制串输入,那样太麻烦。设好了,继续点”Next“

摩托3190网络设置

8.输入密码,点”Next“

摩托3190网络设置

9.接下来几步一路点”Next“,注意:如果你的路由器不是自动获取IP的,则需要将下图中的勾去掉,手动设置一个IP

摩托3190网络设置

摩托3190网络设置

摩托3190网络设置

10.最后设置完成后,点”Manage Profiles“,应该显示成如下的样子(注意那个路由器图标,其含义可以参考MC3000系列数据采集器的说明书):

摩托3190网络设置



11.查看”Wireless Status“中的”Current Profile“,应该是如下的样子:

摩托3190网络设置

12. 查看”Wireless Status“中的”IPv4 Status“,应该是如下的样子:

摩托3190网络设置

当设置正确后,那个叉叉图标将会变成电池带表示信号强度的绿色或黄色格子,如左图所示。

总而言之,言而总之,WinCE的无线网络设置需要耐心与尝试,我也是在几十次乃至上百次试验之后才找到正确的设置方法的。看看现在iOS/Android以及Windows Phone的设计,再看看Windows CE,我想你肯定会感慨:难怪Windows CE没能火起来,Windows CE简直就是垃圾中的战斗机啊!

对了还有个解决方法那个3190的网卡问题TPLINK的网络协议改一下应该默认的是abg/n 。TPLINK上面一个个改 ,改成单个的a ,b,g,n,有可能就是这里出问题先改abg,因为有可能是n不兼容。
