海康智能读码器id2000助力手机FPD读极小码

手机FPD读极小码

手机显示屏基板边缘DM码读取,码尺寸为0.48×0.48mm~0.72×0.72mm


方案背景


技术要求:

1、 视野:大于等于6.5×5mm

2、 景深:大于等于3mm(可手动调焦)

3、 帧率:大于等于 69帧每秒

4、 读取距离:40-140mm

5、 成功读取率:大于等于99.99%

6、 解码时间:小于0.1s(非镜面码);小于0.15s(镜面码);  读码速率大于等于15次每秒

7、 运动读取:大于等于50mm/s

8、 对焦方式:手动调焦

9、 光源:同轴白、红、蓝

10、材高柔,长度可定制



方案架构

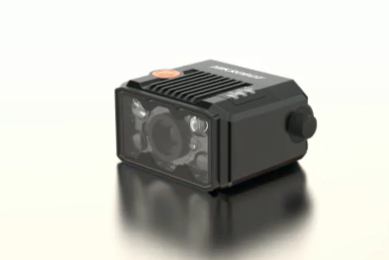

选取海康ID2016+25mm的M12镜头的方案,对DM码进行读取。架设具体数据如下:

光源工作距离:50mm

读码器下表面工作距离:85mm

镜头工作距离:80mm

PPM:4.3-4.4

方案优势

1、 相较于PC Base的方案有更高的性价比,在完成相同要求的同时大大降低了成本

2、 海康ID2016搭配M12镜头体积小巧,能满足紧凑机台的体积要求同时实现读码的需求



方案优化:

后续已规划开发海康ID2000C口的型号,可以适配不同型号的远心镜头,满足不同工作距离和不同读码场景的需求,针对FPD行业的读码需求提供更加通用的解决方案。
