IVY-8040M极小型智能固定式读码器
  • 产品说明
  • 主要特征
  • 技术指标
  • 适用行业
  •      IVY-8040M固定式智能读码器,可高效读取多种码制的一维码和二维码,最大读取速度可达31~ 45 个码/秒。小巧的机身可完美嵌入自动化机台设备,亦可适配其他自动化流水线近距离读码应用。

    IVY-8040M极小型智能固定式读码器尺寸图:

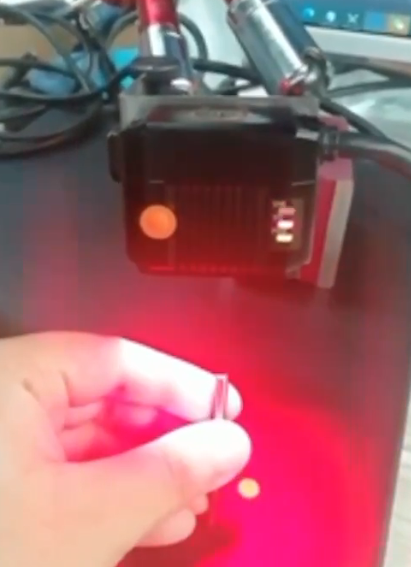

    艾韦迅IVY8040M读取4mm4mm激光蚀刻二维码蚀刻品质较差,  金属反光强,需要高解码性能+良好光处理。.png    视频中的样品图片.png

    点击图片或者文字查看详细视频                                   视频中的样品图片

    艾韦迅IVY8040M读取4mm4mm激光蚀刻二维码蚀刻品质较差,

    金属反光强,需要高解码性能+良好光处理。

    IVY-8040M极小型智能固定式读码器特性


    极小型化,适应各类型机台及紧凑工位

    航空插头设计,单一线缆连接,走线简易

    自带 LED 瞄准器,明确指示视野范围,安装调整快捷

    外部调焦旋钮,对焦平面可视化

    丰富的 IO 接口和直插式电源接口,方便现场接线


    IVY-8040M极小型智能固定式读码器参数:


    技术参数:

    型号

    IVY-8040M

    参数

    40 万像素

    性能

    用条码类别

    一维码:Code 39,Code 93,Code 128,ITF25,CodaBar,EAN 等,二维码:QR,DM 等

    最大处理帧率

    60 fps

    最大读码速度

    41个码/秒

    传感器类型

    CMOS,全局快门

    像元尺寸

    6.9 µm × 6.9 µm

    靶面尺寸

    1/2.9”

    分辨率

    704 × 540

    曝光时间

    16 μs ~ 1 sec

    增益

    0 ~ 15 dB

    黑白/彩色

    黑白

    通讯模式

    SmartSDK,TCP Client,Serial,FTP,HTTP,TCP   Server, Profinet,MELSEC,Ethernet/IP,ModBus,UDP,Fins,SLMP

    光学

    镜头焦距

    6mm

    工作距离

    40 ~ 120 mm,支持通过顶部调焦旋钮,手动调节对焦距离

    环境光照

    0 ~ 50000 lux

    光源

    4 颗 LED 红灯,波长 623 nm

    瞄准器

    2 颗 LED 绿灯,波长 520 nm

    电气特性

    数据接口

    Fast Ethernet(100 Mbit/s)

    数字 I/O

    17-pin M12 接口提供电源和 I/O:包含 4 路非隔离双向   I/O(默认配置为 2 路输入,2 路输出),1 路 RS-232,支持通过侧面按钮触发设备

    供电

    12 ~ 24 VDC

    典型功耗

    9.9 W@24 VDC

    结构

    指示灯

    电源指示灯 PWR,网络指示灯 LNK,状态指示灯 STS

    外形尺寸

    46 mm × 38 mm × 25 mm

    重量

    约 160 g

    IP 防护等级

    IP65

    温度

    工作温度 0 ~ 50℃,储藏温度-30 ~ 70℃

    湿度

    20% ~ 95%RH 无冷凝

    认证

    CE,ROHS


    型号

    参数

    IVY-8040M

    160 万像素极小型智能读码器

    性能

    条码类别

    一维码:Code 39,Code 93,Code 128,ITF14,   ITF25, CodaBar,EAN,UPCA,UPCE  等

    二维码:QR,DM 等

    最大处理帧率

    60 fps

    最大读取速度

    31 个码/秒

    传感器类型

    CMOS,全局快门

    像元尺寸

    3.45 µm ×   3.45 µm

    靶面尺寸

    1/2.9”

    分辨率

    1408 × 1024

    曝光时间

    16 μs ~ 1 sec

    增益

    0   ~ 15 dB

    黑白/彩色

    黑白

    通讯协议

    SmartSDK,TCP   Client,Serial,FTP,HTTP,TCP   Server, Profinet,MELSEC,

    Ethernet/IP,ModBus,UDP,Fins,SLMP

    光学

    焦距

    6 mm

    工作距离

    40 ~ 120 mm,支持通过顶部调焦旋钮,手动调节对焦距离

    环境光照

    0   ~ 50000 lux

    光源

    红色

    瞄准器

    绿光 LED

    电气特性

    数据接口

    Fast Ethernet(100 Mbit/s)

    数字 I/O

    17-pin M12 接口提供电源和 I/O:包含 4 路非隔离双向 I/O(默认配置为 2 路输入,2  路

    输出),1 路 RS-232,支持通过侧面按钮触发设备

    供电

    12   ~ 24V

    最大功耗

    10.6   W@24 VDC

    结构

    指示灯

    电源指示灯 PWR,网络指示灯 LNK,状态指示灯 STS

    外形尺寸

    46 mm ×   38 mm × 25 mm

    重量

    约 160 g

    IP 防护等级

    IP65

    温度

    工作温度 0 ~ 50℃,储藏温度-30 ~ 70℃

    湿度

    20% ~ 95%RH 无冷凝

    一般规范

    认证

    CE、FCC、RoHS




    IVY-8040M极小型智能固定式读码器应用:


                                               3C、食药品、电子半导体、汽车零部件、新能源
