 MFRC400开发的IC卡读写器IVY220C
  • 产品说明
  • 主要特征
  • 技术指标
  • 适用行业
  • 简介

    IVY220C是一款采用NXP公司高集成度读卡芯片 MFRC400开发的IC卡读写器,采用4层PCB设计,具有高可靠性、良好的电磁兼容性能。产品完全兼容ISO15693协议,可对I.Code 2,Tag-it等卡片的读写操作。

    模块内部集成了ISO15693协议,开发人员只需通过通信接口发送简单的命令便可以完成对IC卡的读写操作,而无需理解复杂的IC卡通信协议;详尽的开发文档和完善的开发例程可大大减少您的产品开发难度,缩短产品开发周期,帮助您方便、快捷地将当今最流行的非接触式IC卡技术融入您的系统中。

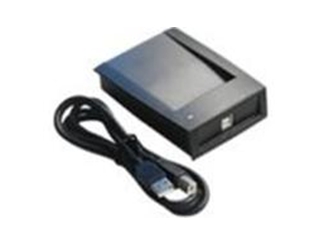

     MFRC400开发的IC卡读写器



     免责声明

    ●开发预备知识

    IVY220C系列模块将尽可能提供全面的开发模板、驱动程序和应用说明文档以方便用户使用,但也需要用户熟悉自己设计产品所采用的硬件平台及C语言相关知识。

    ●EMI与EMC

    IVY220C系列模块机械结构决定了其EMI性能必然与一体化电路设计有所差异。系列模块的EMI性能满足绝大部分应用场合,用户如有特殊要求,必然事先与我们联系。

    IVY220C系列模块的EMC性能与用户地板的设计密切相关,尤其是电源电路、I/O隔离、复位电路,用户在设计底板时必须充分考虑以上因素。我们将努力完善模块的电磁兼容性,但不对用户最终应用产品的EMC性能提供任何保证。

    ●修改文档的权利

    广州艾韦迅信息科技有限公司保留任何时候在没有事先声明的情况下对IVY220C系列模块相关文档修改的权利。

    ●ESD静电放电保护

    IVY220C系列模块部分元件内置ESD保护电路,但当模块的恶劣的环境中使用时,依然建议用户在设计底板时提供ESD保护措施。安装IVY220C系列模块时,为确保安全请先将积累在身体上的静电释放,如佩戴可靠接地的静电环等;焊接过程中也应该注意释放静电,如确保焊接设备接地良好等。

    IVY220C  IC读写器具有以下特点:

    ◆四层PCB设计,具有高可靠性和良好的EMC性能;

    ◆频率13.56MHz,支持ISO15693协议;

    ◆可对I.Code 2,Tag-it等卡片的读写操作;

    ◆读卡距离远,5~10cm;

    ◆多种通信接口,可选RS232、UART、USB2.0接口;

    ◆开发简单,可提供详尽的开发文档和完善的C51应用例程;

    ◆提供开发包,可进行二次开发;


     MFRC400开发的IC卡读写器IVY220C 电气参数

    2.1极限参数

    工作温度…………………………………………………………………………-20℃~+85℃

    贮存温度……………………………………………………………………… -40℃~+125℃

    供电电压(vcc to vss)…………………………………………………………-0.3V~+5.5V

    相对湿度 …………………………………………………………………………  5%~95%

    注:超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作,否则会影响其可靠性。

    2.2直流特性

    测试条件Temperature=+25℃。

    符号参数       测试条件    最小值   典型值   最大值   单位

    VCC工作电压/               4.5        5.0             5.5      V

    IDC1电流消耗正常模式110     115        125     mA

    IDC2电流消耗待机模式20     22         35      mA

    3. 通信协议

    3.1UART通信接口

    UART数据帧格式:1个起始位、8个数据位、无奇偶校验位、1个停止位。

    波特率:19200bps

    主机每发送一个命令,模块都有应答。正常通信时,一帧数据中,发送两个字节数据的时间间隔不能大于6ms,若大于6ms,则作为超时处理。

    3.2函数列表

    3.2.1底层函数

    命令函数说明

    0x11GetInfo获取模块信息

    0x21Antenna开关RF天线

    0x81Inventorys    寻卡(多张卡),返回UID

    0x82Inventory            寻卡(单张卡),返回UID

    0x83StayQuiet     保持静默

    0x84Select              选择

    0x85ResetToReady复位准备

    0x86ReadBlock      读指定块的数据

    0x87WriteBlock    向指定的块写数据

    0x88LockBlock    锁定块

    0x89WriteAFI            写AFI

    0x8ALockAFI             锁定AFI

    0x8BWriteDSFID      写DSFID

    0x8CLock_DSFID        锁定DSFID

    0x8DGetSystemInformation获取系统信息

    0x8EGetMultipleBlockSecurity获取多个块安全状态


     MFRC400开发的IC卡读写器IVY220C应用


    防盗与防伪,门禁考勤,,会议签到,立体仓库,智能停车场,电子票证
